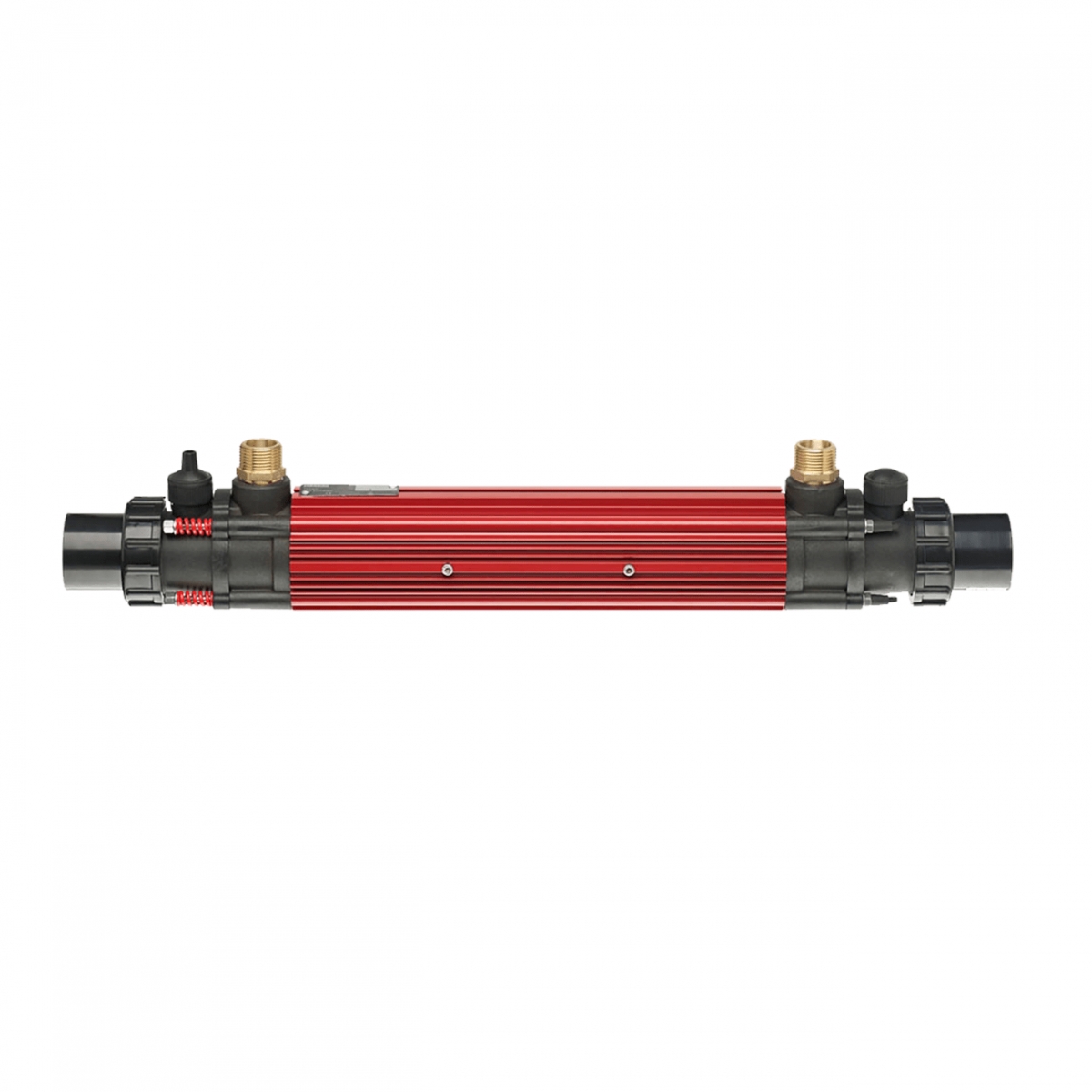

Titan Röhrenwärmetauscher
- Hoher Wirkungsgrad
bei min. Energieverlusten
- Primäre Seite
AISI 316L (V4A) (EN 1.4432) Edelstahl
- Wärmetauscher
vertikal/waagrecht anschließbar
- Salzelektrolyse
geeignet
Beschreibung
Das kompakte Titan-Multi-Rohrbündel Element befindet sich in einer optimal isolierten Außenkammer. Das geringe Volumen der Kammer in Verbindung mit der hohen Oberfläche der Titanröhren sorgt für einen hervorragenden Wirkungsgrad mit minimalen Energieverlusten.
Die Außenhülle des primären Kreislaufes besteht aus AISI 316L (V4A) (EN 1.4432) Edelstahl und wird mit einem zusätzlichen Gehäuse aus Aluminium mit einer dazwischen liegenden Kunststofffüllung optimal isoliert und garantiert somit den höchst möglichen Wirkungsgrad.
Der G2 Wärmetauscher kann - je nach Einbausituation - vertikal oder waagrecht eingebaut werden.
Produktdetails
Technische Daten
Wischen/scrollen, um alle Spalten zu sehen
Standard
ausgang
(kW) |
Primär-
durchfluss
(m³/h) |
Primär-
druckverlust
(Bar) |
Sekundär-
durchfluss
(m³/h) |
Sekundär-
druckverlust
(Bar) |
ΔT
15° C
(kW) |
ΔT
20° C
(kW) |
ΔT
30° C
(kW) |
ΔT
40° C
(kW) |
ΔT
50° C
(kW) |
ΔT
60° C
(kW) |
ΔT
70° C
(kW) |
|---|
| 30 kW | 1,1 | 0,061 | 10 | 0,050 | 9 | 11 | 16 | 20 | 26 | 30 | 33 |
| 30 kW | 1,3 | 0,068 | 10 | 0,050 | 10 | 13 | 18 | 23 | 31 | 34 | 39 |
| 30 kW | 1,3 | 0,068 | 14 | 0,070 | 11 | 15 | 20 | 26 | 34 | 41 | 46 |
| 49 kW | 1,6 | 0,077 | 16 | 0,092 | 13 | 18 | 25 | 43 | 41 | 50 | 56 |
| 49 kW | 1,8 | 0,083 | 16 | 0,092 | 15 | 20 | 28 | 38 | 45 | 55 | 62 |
| 49 kW | 2,2 | 0,093 | 17 | 0,098 | 16 | 22 | 33 | 44 | 52 | 64 | 73 |
| 85 kW | 2,4 | 0,113 | 17 | 0,106 | 22 | 28 | 40 | 53 | 64 | 75 | 81 |
| 85 kW | 2,7 | 0,129 | 17 | 0,106 | 26 | 32 | 46 | 60 | 73 | 82 | 89 |
| 85 kW | 3,2 | 0,147 | 17 | 0,106 | 28 | 34 | 49 | 64 | 77 | 90 | 102 |
| 122 kW | 3,8 | 0,183 | 19 | 0,126 | 33 | 43 | 68 | 75 | 93 | 108 | 120 |
| 122 kW | 4,2 | 0,200 | 19 | 0,126 | 36 | 48 | 70 | 89 | 108 | 126 | 143 |
| 122 kW | 4,6 | 0,211 | 19 | 0,126 | 38 | 53 | 73 | 95 | 116 | 137 | 156 |
Eigenschaften
- Besteht aus 36 Titanrohren
- Geringer Druckabfall
- 100% kompatibel mit Salzchlorinator-Pools
- Max. Betriebsdruck: 4 bar
- Material primäre Seite: AISI 316L (V4A) (EN 1.4432) Edelstahl
- Material sekundäre Seite: Titan
- Wasseranschluss primärer Kreislauf: 1" BSP Innengewinde (inkl. 1" AG/AG Messinggewinde-Adapter)
- Wasseranschluss sekundärer Kreislauf: 1 1/2"/50 mm Klebeanschluss
- Temperatur- und Durchflusssensoranschluss
- Boden- oder Wandmontage
- Inklusive 2 x 1" AG Messing Doppelnippel, 1 x Abdeckkappe für Tauchhülse, 1 x Messing Rückschlagventil 1" IG
Varianten
| Produkt |
Art. Nr. |
|---|
| Titan Röhrenwärmetauscher 30 kW | 740084 |
| Titan Röhrenwärmetauscher 49 kW | 740085 |
| Titan Röhrenwärmetauscher 85 kW | 740086 |
| Titan Röhrenwärmetauscher 122 kW | 740087 |
Abmessungen
| |
30 kW |
49 kW |
85 kW |
122 kW |
|---|
| L1 (mm) | 540 | 710 | 840 | 1000 |
| L2 (mm) | 426 | 596 | 726 | 886 |
| L3 (mm) | 247 | 417 | 547 | 707 |
| Nettogewicht (kg) | 3,5 | 4,5 | 5,3 | 6,4 |
| Bruttogewicht (kg) | 3,9 | 5,0 | 6,3 | 7,6 |
| Volumen (m³) | 0,016 | 0,021 | 0,026 | 0,037 |
