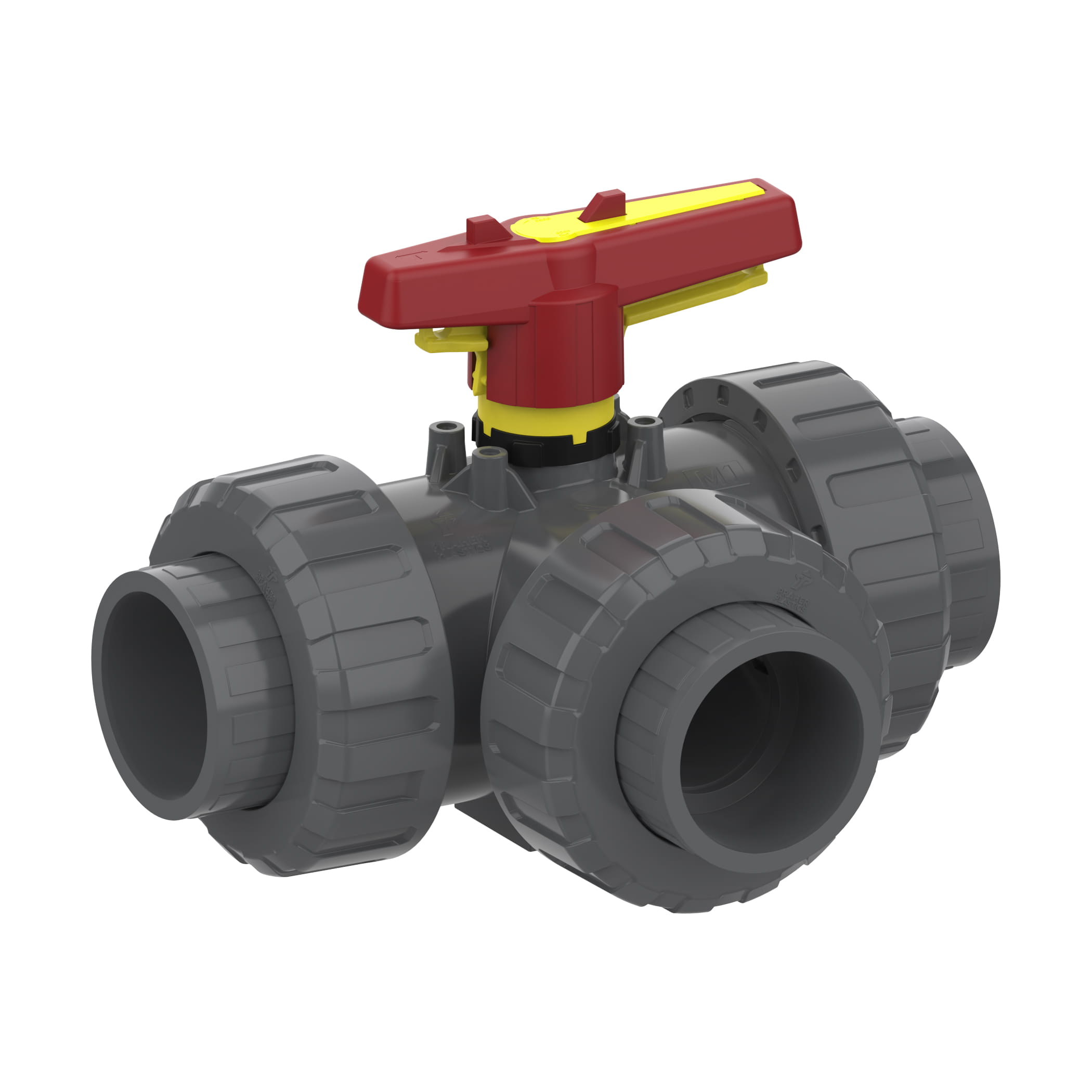

Praher Plastics 3-Wege Kugelhahn M1, PVCu, T-Kugel, Klebemuffen metrisch mit Überwurfmutter, EPDM O-Ringe, PTFE Kugelsitzring, grau

3-Wege Kugelhahn M1 mit Klebemuffen metrisch

• Modular
  für einfache Erweiterung
• CE 0036
  zertifiziert
• Radial
  ein- und ausbaubar
• Integrierte Dome
  für Adapterset

Beschreibung

Der 3-Wege Kugelhahn M1 mit T-Kugel von Praher Plastics ist eine modular aufgebaute Armatur für Anwendungen in Schwimmbad-, Wasseraufbereitungs- und Prozesstechnik.

Die Armatur ist für Umschalt- und Verteilaufgaben in Filterkreisen, Solar-Bypässen, Beckenumschaltungen und Rohrleitungssystemen ausgelegt. Die T-Kugel ermöglicht die gezielte Steuerung von Strömungswegen ohne Medienvermischung.

Durch die modulare Plattform und die integrierten Dome kann der Kugelhahn mit geeigneten elektrischen oder pneumatischen Stellantrieben erweitert werden. Die True-Union-Anschlüsse mit Überwurfmuttern ermöglichen die Demontage der Armatur, ohne die Rohrleitung zu trennen.

Jede Armatur wird vor Auslieferung auf Dichtheit geprüft. Die in den technischen Daten angegebenen Betriebs- und Lebensdauerwerte beziehen sich auf die dort definierten Einsatzbedingungen.

Produktdetails

Eigenschaften

• Modularer Aufbau für Zubehörerweiterungen
• Sägezahngewinde zur sicheren Positionierung der Überwurfmutter
• Sicherheitsgriff mit Praher Labeling System (PLS)
• Integrierte Dome für Adaptersets
• Standfuß zur Montageunterstützung
• Silikonfreie Ausführung
• PTFE-Sitz mit O-Ring
• Doppelt abgedichtete Welle
• Radial ein- und ausbaubare Konstruktion
• Konstruktion mit geringem Wartungsaufwand

Technische Daten

Druck-Temperatur-Diagramm

Drehmoment an der Welle

Anmerkung: Die Werte des Druck-Temperatur-Diagramms basieren auf einer Lebensdauer von 25 Jahren bei statischer Druckbelastung mit Wasser oder wasserähnlichen Medien.

Durchfluss-Druckverlust 3-Wege Kugelhahn / T-Kugel / -Stellung

Wischen/scrollen, um alle Spalten zu sehen

Druckverlust	DN10 d16	DN15 d20	DN20 d25	DN25 d32	DN32 d40	DN40 d50	DN50 d63
0,001 bar	5,3	6,5	11,4	16,3	35,6	40	61,3
1,0 bar	145	180	360	520	1150	1380	2300

Angaben in l/min (PN16 Rohr)

Durchfluss-Druckverlust 3-Wege Kugelhahn / T-Kugel / L&T-Stellung

Wischen/scrollen, um alle Spalten zu sehen

Druckverlust	DN10 d16	DN15 d20	DN20 d25	DN25 d32	DN32 d40	DN40 d50	DN50 d63
0,001 bar	2	2,5	6,2	7,6	15	16	25,5
1,0 bar	65	85	200	240	485	540	950

Angaben in l/min (PN16 Rohr)

Abmessungen

PVCu Klebemuffe metrisch / ASTM (Dimensionen in mm)

Varianten

Die Besonderheiten des M1 im Detail

Modularer Aufbau

Vorbereitet für Automatisierung

Die Konstruktion des 3-Wege-Kugelhahns M1 ist auf eine einfache Montage von Antriebskomponenten ausgelegt.

Im Ventilkörper sind Dome sowie ein Standfuß integriert. Dadurch kann die Armatur für die Nachrüstung elektrischer oder pneumatischer Antriebe vorbereitet werden. Die Nachrüstung ist auch im eingebauten Zustand möglich. Hierfür wird ein passendes Adapterset benötigt.

Für die Fixpunktmontage steht optional ein Spannelement zur Verfügung. Bei Flanschanschlüssen auf ebenen Flächen unterstützt ein Distanzelement die Positionierung und Montage.

Optional erhältlich mit Stellungsrückmeldung oder Failsafe-Funktion.

Sägezahngewinde

Das Sägezahngewinde unterstützt den festen Sitz der Überwurfmutter und ist für Anwendungen mit Vibrationseinwirkung ausgelegt.

Linksgewinde bei den Druckringen

Das Linksgewinde der Druckringe reduziert das Risiko eines unbeabsichtigten Verdrehens bei der Montage der Überwurfmutter und unterstützt die Positionierung der Kugel.

Sicherheitsgriff mit Beschriftungsplättchen

Der Sicherheitsgriff unterstützt eine sichere Bedienung und Wartung. Die Zuordnung von Griff- und Kugelstellung, integrierte Absperrösen sowie ein Werkzeug zur Demontage der Druckringe erleichtern die Handhabung.

Eine formschlüssige Verbindung zur Welle unterstützt die korrekte Montage. Individuelle Beschriftungsplättchen sorgen für zusätzliche Übersicht.

T-Kugel für klare Umschaltfunktionen

Robust & chemikalienbeständig

Servicefreundlich
