GFK Mehrschichtfilter Steyr DIN 19643
- 2 bar (PA)
Betriebsdruck
- Inkl. Anschluss
Entlüftung/Entleerung
- Großes Mannloch
seitlich
Beschreibung

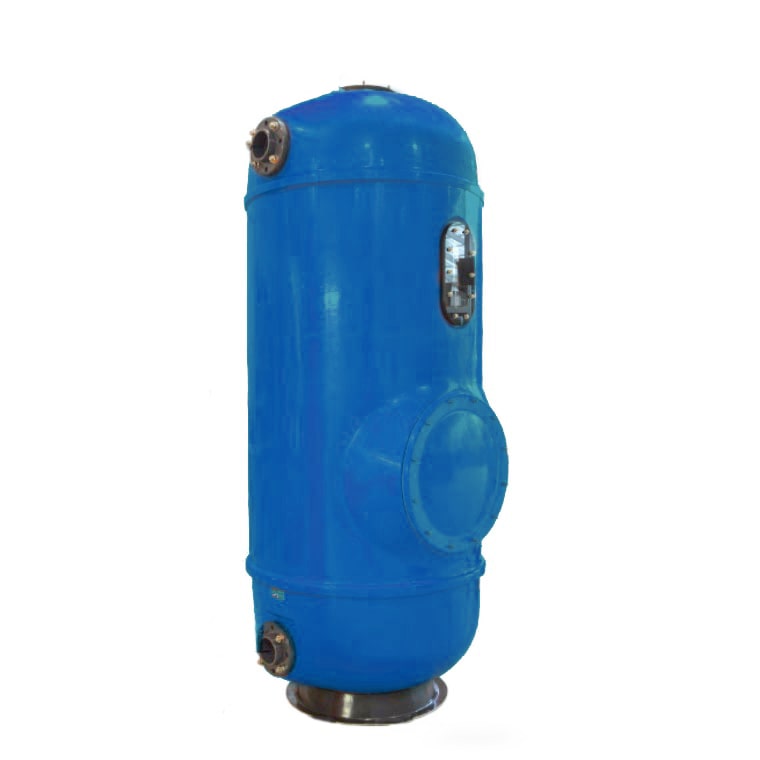

Filterbehälter aus glasfaserverstärktem Kunststoff in hoher Qualität. Handgefertigt, um maximale chemische und mechanische Resistenz gewährleisten zu können. Die Einbauteile werden aus PP, ABS und PVC gefertigt. Alle verbauten Schrauben sind aus hochfestem, korrosionsbeständigem INOX (rostfreier Stahl), Muttern aus vernickeltem Messing. Der Filterbehälter wird inklusive Anschluss für eine manuelle oder automatische Entlüftung und Entleerung geliefert.
5 Jahre Garantie auf Filtergehäusedichtheit
Produktdetails
- DIN 19643 konform
- Betriebsdruck max: 2 bar (PA) / 2,5 bar (PP)
- Düsenboden
- Glasfaserverstärkter Kunststoff
- Inkl. Anschluss für Entlüftung und Entleerung
- Seitliches Sichtfenster
- Großes seitliches Mannloch
- Deckel unten für einfache Servicearbeiten
- Filterbehälter in RAL5015 blau
Abmessungen
Wischen/scrollen, um alle Spalten zu sehen
|
d610 |
d765 |
d920 |
d1080 |
d1250 |
d1450 |
d1800 |
Anschluss (DN) | 90/75 | 90/80 | 110/90 | 140/110 | 160/140 | 160/140 | 225/160 |
D innen (mm) | 590 | 740 | 900 | 1050 | 1230 | 1430 | 1780 |
D außen (mm) | 635 | 790 | 945 | 1120 | 1295 | 1470 | 1840 |
Höhe (mm) | 2100 | 2350 | 2350 | 2500 | 2500 | 2700 | 2900 |
Filterfläche (m²) | 0,27 | 0,43 | 0,64 | 0,87 | 1,19 | 1,61 | 2,49 |
Durchfluss 35 (m³/h)* | 9,6 | 15,1 | 22,3 | 30,3 | 41,6 | 56,2 | 87,1 |
Durchfluss 50 (m³/h)** | 13,7 | 21,5 | 31,9 | 43,3 | 59,4 | 80,3 | 124,4 |
Obere/seitliche Öffnung (DN mm) | 210/210 | 210/210 | 210/430 | 500/500 | 500/500 | 500/500 | 500/500 |
Art.Nr. |
7301702 |
7301703 |
7301664 |
7301665 |
7301666 |
7301667 |
7301668 |
* (v = 35 m/h) | ** (v = 50 m/h)
Mehrschichtfilter Steyr DIN
Füllmengen
Wischen/scrollen, um alle Spalten zu sehen
|
d610 |
d765 |
d920 |
d1080 |
d1250 |
d1450 |
d1800 |
Filterbetthöhe (mm) | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 |
Nature Works (kg)* | 34 | 54 | 80 | 108 | 149 | 201 | 311 |
Filtersand (kg)* | 41 | 65 | 95 | 130 | 178 | 241 | 373 |
* Menge um eine Schütthöhe von 100 mm zu erreichen
Auf Anfrage erhältlich
- Ozonbeständige Innenbeschichtung
- Individuelle Flanschgrößen
