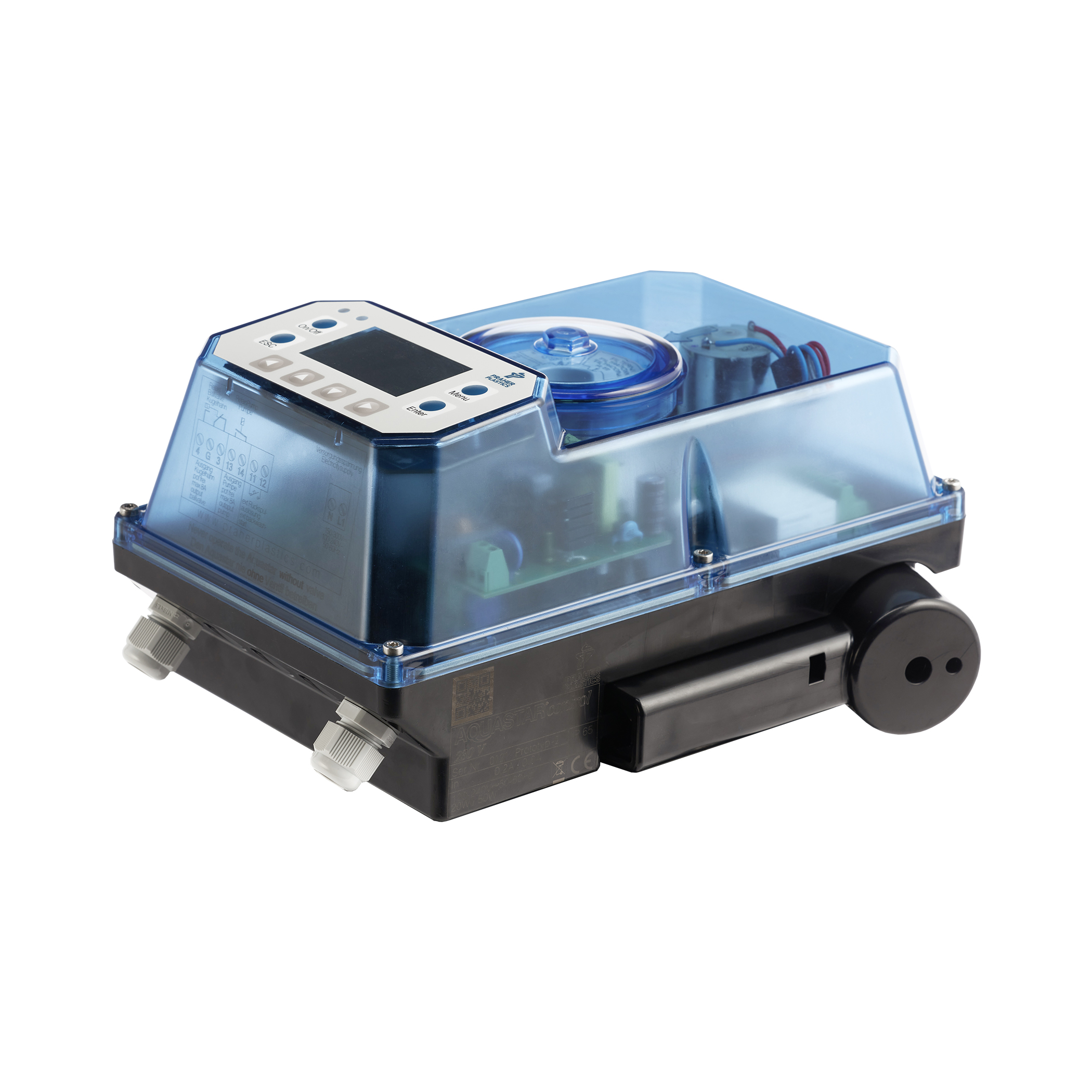

Antrieb AQUASTAR® control mit Drucksensor
- Automatisierung
von 6-Wege Rückspülventilen
- Integriertes Display
mit Tastenfeld
- Integrierte
Poolsteuerungsfunktionen
- Nachrüstung
einfach möglich
Beschreibung
Der Antrieb AQUASTAR® control ist ein automatisches Rückspülsystem, das für die Automatisierung von Praher Plastics 6-Wege-Rückspülventilen in Schwimmbad- und Wasseraufbereitungsanlagen entwickelt wurde. Das System ist für Ventile der Nennweiten 1 ½", 2" und 3" verfügbar und ermöglicht die automatische Steuerung von Filter- und Rückspülvorgängen.
Die Rückspülung kann abhängig von vordefinierten Zeitprogrammen, dem gemessenen Filterdruck oder über einen externen Auslöser gestartet werden. Dadurch lassen sich wiederkehrende Filterprozesse automatisieren und standardisierte Rückspülabläufe durchführen. Das System unterstützt die Ventilstellungen Filtern, Rückspülen, Klarspülen, Zirkulieren, Entleeren, Geschlossen sowie eine zusätzliche Winterposition zur Entlastung der Dichtungen bei der Überwinterung.
Die Bedienung erfolgt über ein integriertes Display mit Tastenfeld. Zusätzlich stehen verschiedene Überwachungs- und Steuerungsfunktionen zur Verfügung, darunter die Steuerung der Filterpumpe, Niveauüberwachung sowie Heizungs- oder Solarsteuerung. Frei konfigurierbare Ein- und Ausgänge ermöglichen die Anpassung an unterschiedliche Anlagenkonfigurationen.
Zu den integrierten Sicherheitsfunktionen zählen unter anderem Trockenlaufschutz, Pumpenerkennung, Füllzeitüberwachung sowie eine druckabhängige Rückspülsteuerung. Für Anwendungen mit erhöhten Anforderungen an die Versorgungssicherheit ist optional ein SafetyPack erhältlich, das bei Stromausfall die Rückkehr des Ventils in die Position "Filtern" unterstützen kann.
Produktdetails
| |
Antrieb AQUASTAR® control mit Drucksensor |
| Produkttyp: | Antrieb mit Steuerungseinheit für 6-Wege-Rückspülventil |
| Kompatibilität: | 6-Wege-Ventile in 1½", 2" und 3" |
| Rückspülauslösung: | Zeitprogramm, Drucksteuerung oder externer Trigger |
| Spannung: | 100 - 240 V AC 50/60 Hz, 150 – 300 V DC oder 24 V AC/DC (je nach Variante) |
| Schutzart: | IP65 |
Eigenschaften
- Hubdrehantrieb mit integrierter Steuerung
- Automatische Rückspülung mit Zeit- oder Drucksteuerung
- Automatische Filterpumpensteuerung
- Anschlussmöglichkeit für EO510-Kugelhähne
- Niveau- und Temperaturmanagement
- Display mit mehrsprachiger Benutzerführung
- Echtzeituhr (RTC) mit Batterie
- Handnotbetätigung für Wartungszwecke
- PIN-geschützter Zugriff auf Systemeinstellungen
- Alarm- und Sicherheitsfunktionen mit automatischem Not-Stopp
- Frei konfigurierbare Ein- und Ausgänge
- Nachrüstbar für Praher Plastics V6-Rückspülventile
- Geeignet für private, gewerbliche und industrielle Anwendungen
Varianten
| Produkt |
Art. Nr. |
| Antrieb AQUASTAR® control für Rückspülventil V6, ND 1 ½" + 2", 24 V AC/DC | 131492 |
| Antrieb AQUASTAR® control für Rückspülventil V6, ND 1 ½" + 2", 100 - 240 V AC | 131493 |
| Antrieb AQUASTAR® control für Rückspülventil V6, ND 3", 24 V AC/DC | 131494 |
| Antrieb AQUASTAR® control für Rückspülventil V6, ND 3", 100 - 240 V AC | 131495 |
Hinweis
Der Antrieb wird ohne 6-Wege-Rückspülventil geliefert. Für die Inbetriebnahme benötigen Sie ein passendes Side-Mount-Rückspülventil. Dieses muss zusätzlich zum AQUASTAR® control Antrieb bestellt werden.
