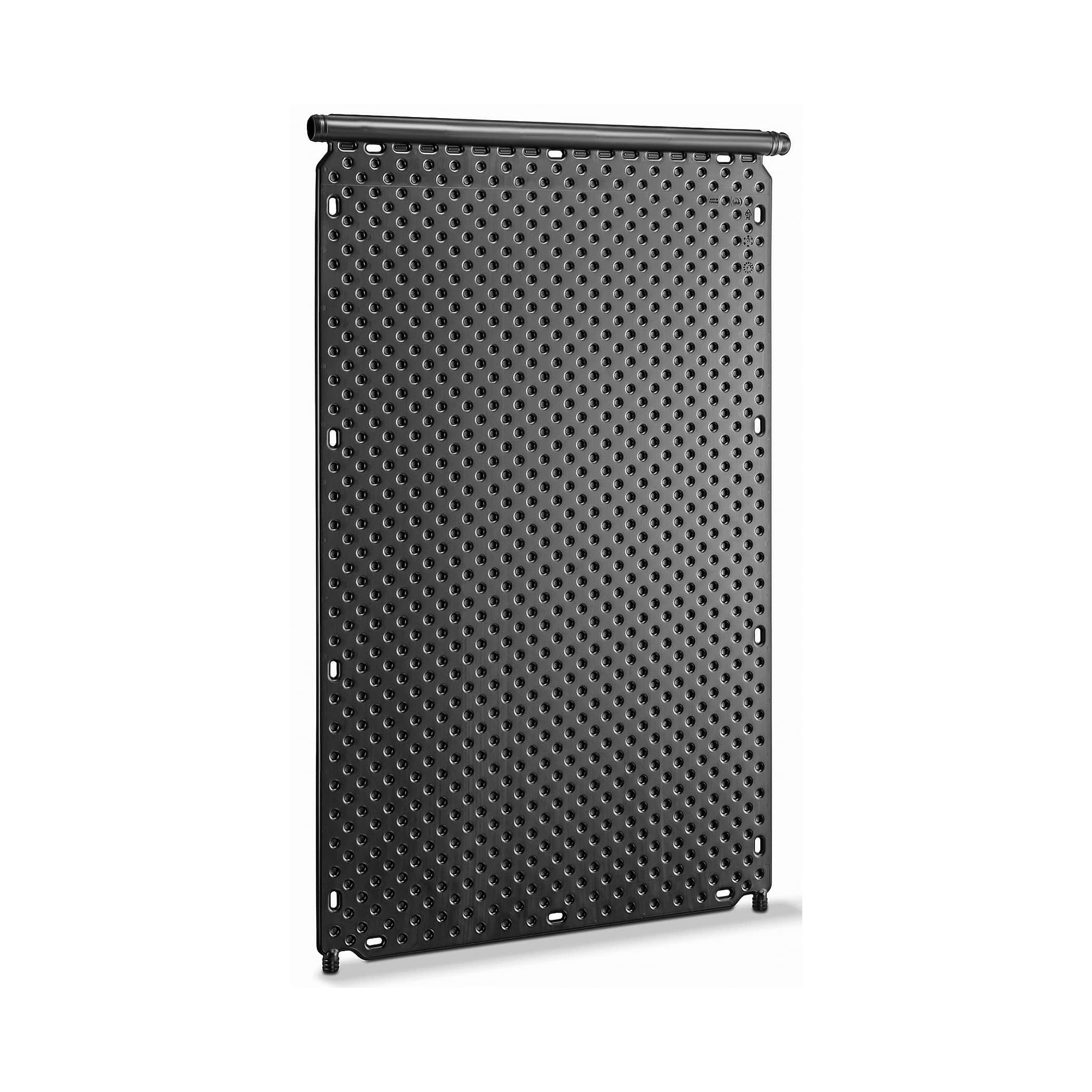

Solarabsorber
- Hoher Wirkungsgrad
- Geringer Druckverlust
- Absolut frostsicher
- Einfache Montage
Beschreibung
Zur kosteneffizienten und umweltschonenden Beheizung des Schwimmbadwassers mittels Sonnenenergie.
Das wärmebeständige Material des Solarabsorbers nimmt Sonnenlicht auf und wird dadurch erhitzt. Die generierte Wärme wird an das Poolwasser, das den Absorber durchfließt, abgegeben. Das erwärmte Wasser fließt zurück ins Becken.
Zur Erhöhung der Heizleistung können die Absorber kombiniert werden. Das Baukastensystem erlaubt die einfache Anpassung an die zur Verfügung stehende Fläche.
Produktdetails
- Material: HDPE
- Druckverlust ca. 0,003 bar bei 200 l/h/m²
- Durchflussmenge: 150 – 250 l/m²/h
- Gewicht: ca. 6 kg/m²
- Wasserinhalt: 6 l/m²
- Prüfdruck: 4,5 bar
- Betriebsdruck: bis 1,2 bar bei 40 °C
- Wirkungsgrad: bis ca. 85 %
- Leistung: bis 0,85 kWh/m²
- Sammelrohr: Ø 40 mm
- Vollflächig begehbar
- Salzwasserbeständig
- Baukastensystem
- Absolut frostsicher (bei entleerten Leitungen)
- Temperaturbeständig bei Leerlauf von -50 °C bis +115 °C
Varianten
| Produkt |
Art. Nr. |
|---|
| Solarabsorber mit 2 Anschlussstutzen und einseitig integriertem Sammelrohr (Ø 40 mm), 1320 x 820 mm | 75754 |
| Solarabsorber mit 4 Anschlussstutzen (Ø 25 mm), 1280 x 820 mm | 75755 |
| Solarabsorber mit beidseitig integriertem Sammelrohr (Ø 40 mm), 1360 x 820 mm | 75756 |
Installationsbeispiel
Betrieb mit einer Filterpumpe und einem 3-Wege Kugelhahn mit Differenztemperatursteuerung
Diese Anschlussvariante kann in der Regel immer gewählt werden, wenn die Absorber nicht höher als 6 m über der Wasserfläche montiert werden.
In die Druckleitung der Filteranlage wird der 3-Wege Kugelhahn eingebaut.
Durch die Differenztemperatur-Regelung wird der 3-Wege Kugelhahn umgeschaltet, wenn die Absorbertemperatur höher als die Schwimmbadwassertemperatur ist.
Der Filterstrom wird dann durch die Absorber gepumpt. Das erwärmte Wasser fließt über ein T-Stück zurück in den Filterkreislauf.
01 - Sonnenkollektor
02 - Schwimmbadfilter
03 - Filterpumpe
04 - Aquastar comfort/automatisches Rückspülventil
05 - SC02 Solarsteuerung
05a - Warmwassertemperaturfühler
05b - Kaltwassertemperaturfühler
06 - Solarpumpe
07 - Ocean Skimmer deluxe M5
08 - PVC 2-Wege Kugelhahn S6
09 - PVC Kegelrückschlagventil S6
10 - IBG PVC Rohre und Fittinge
