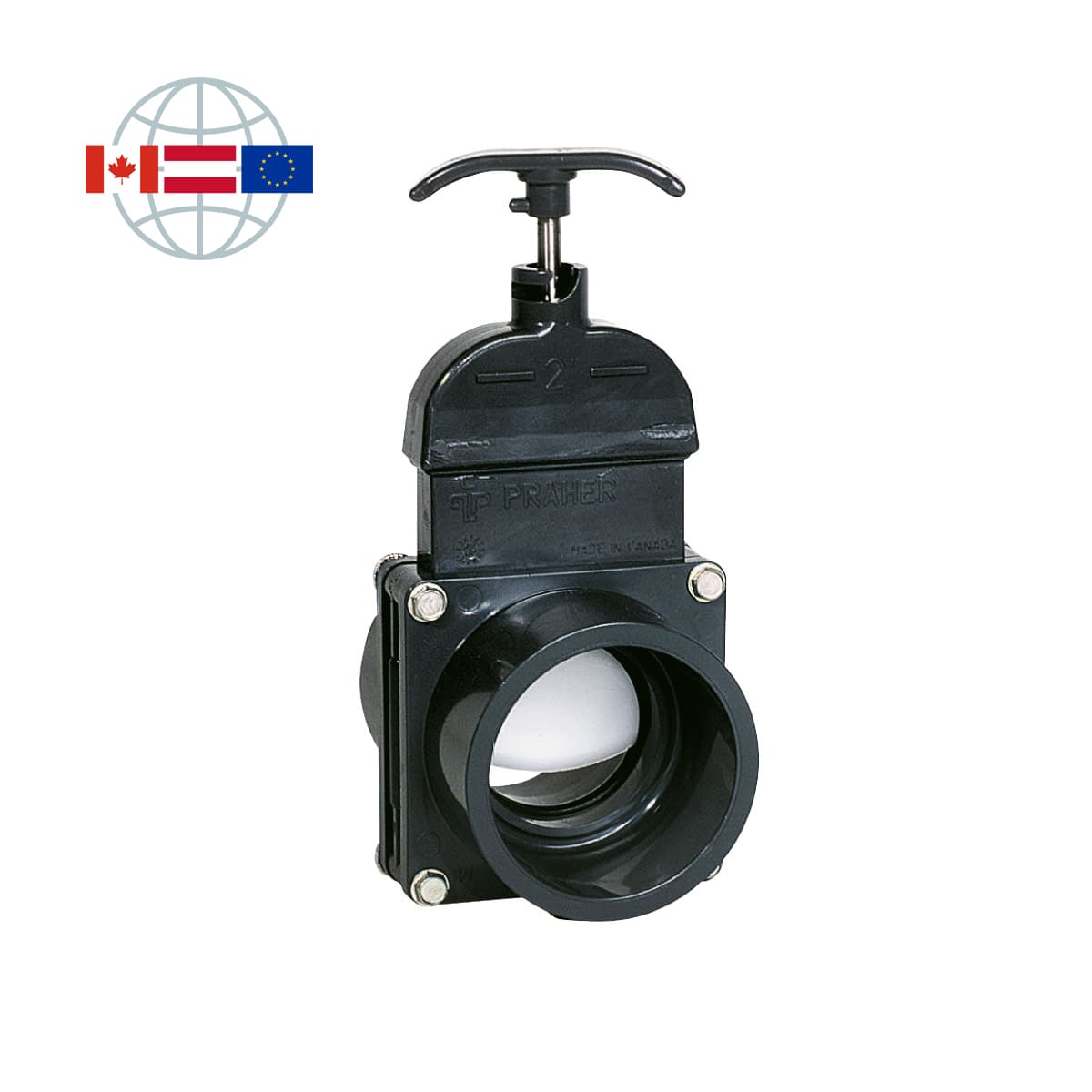

Absperrschieber mit Klebemuffen metrisch
- Bedienung
einfach und wartungsarm
- Robuste Konstruktion
für raue Umgebungen
- Voller Durchfluss
bei allen Ventilgrößen
Beschreibung
Die Kunststoff-Absperrschieber von Praher Plastics Canada bieten eine zuverlässige, wirtschaftliche Lösung für die schnelle Absperrung in Niederdruck- oder Vakuumsystemen. Diese Ventile wurden für industrielle, landwirtschaftliche und gewerbliche Anwendungen entwickelt und sorgen dank ihrer robusten PVC-Konstruktion und korrosionsbeständigen Komponenten für einen reibungslosen, ungehinderten Durchfluss und eine lange Lebensdauer.
Produktdetails
| |
Absperrschieber |
|---|
| Gehäusewerkstoff: | PVC-U |
| Lippenabdichtungen: | TPE ozonbeständig (Santoprene) Druck |
| O-Ringe: | EPDM |
| Welle: | rostfreier Stahl (303/A4) |
| Griff: | GFK Polypropylen |
| Dimensionen: | DN25 / d32 / 1" - DN100 / d110 / 4" |
| Druckstufen: | PN3,5 (DN25 / d32 / 1" – DN65 / d75 / 2 ½")
PN1 (DN80 / d90 / 3" – DN100 / d110 / 4") |
| Anschlussvariante: | 2 x Klebemuffe PVC-U metrisch |
| Farbe: | Grau |
| Hersteller: | Praher Plastics Canada |
Eigenschaften
- Voller Durchfluss
- Geringes Gewicht
- Schnelle Öffnungs- und Schließmöglichkeit
- Einfacher und wartungsfreier Betrieb
Zusätzlich verfügen die Modelle DN80 (3") und DN100 (4") über folgende Eigenschaften:
- Doppelte O-Ringwellenabdichtung, austauschbar
- Sicherheitsverschlusssystem: verhindert ungewolltes Schließen des Absperrschiebers (Optional auch bei den 1"- und 2"-Modellen erhältlich.)
- ¼" × 20 Außengewinde an der Welle für einfache Griffverlängerung
- Möglichkeit der Adaptierung mit Pneumatikantrieb
Abmessungen
Absperrschieber mit 2 x Klebemuffen metrisch (Dimensionen in mm)
Wischen/scrollen, um alle Spalten zu sehen
| |
DN25 (1")|DN40(1½") |
DN50 (2") |
DN65 (2½") |
DN80 (3")|DN100 (4") |
| A | 146,5 | 168,5 | 208 | 390 |
| B | 187 | 225 | 282 | 497 |
| C | 73 | 85 | 104 | 180 |
| D | 126 | 147 | 181 | 300 |
| E | 70 | 70 | 94 | 120 |
| B | 187 | 225 | 282 | 497 |
| C | 73 | 85 | 104 | 180 |
Varianten
| Produkt |
Art. Nr. |
|---|
| DN25, Klebemuffe d32 metrisch | 71746 |
| DN40, Klebemuffe d50 metrisch | 70968 |
| DN50, Klebemuffe d63 metrisch | 70632 |
| DN65, Klebemuffe d75 metrisch | 71518 |
| DN80, Klebemuffe d90 metrisch | 71463 |
| DN100, Klebemuffe d110 metrisch | 71461 |
Auf Anfrage erhältlich
- Spezialfarben und -anschlusstypen
- ASTM Anschlüsse
Sicherheit ist uns wichtig

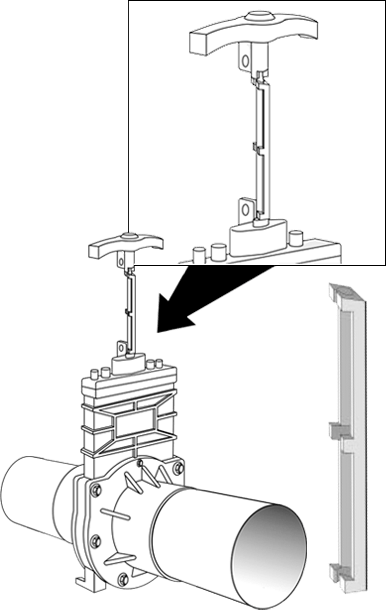

GateKeeper™ Sicherheitsclip
Schnellsicherung, die ein versehentliches Schließen des Ventils verhindert.
- Standard bei DN80 (3") und DN100 (4")
- Optional erhältlich für alle anderen Modelle

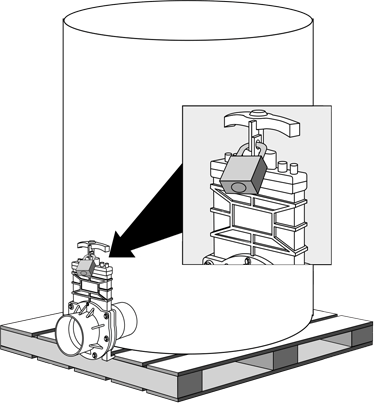

Verriegelungen
- Verriegelungslaschen für mechanische Verriegelungen in geschlossener Position (3" und 4")
- Interne Schnappverschlüsse zur Sicherung des Schiebers in geöffneter Position (2" und 4")
