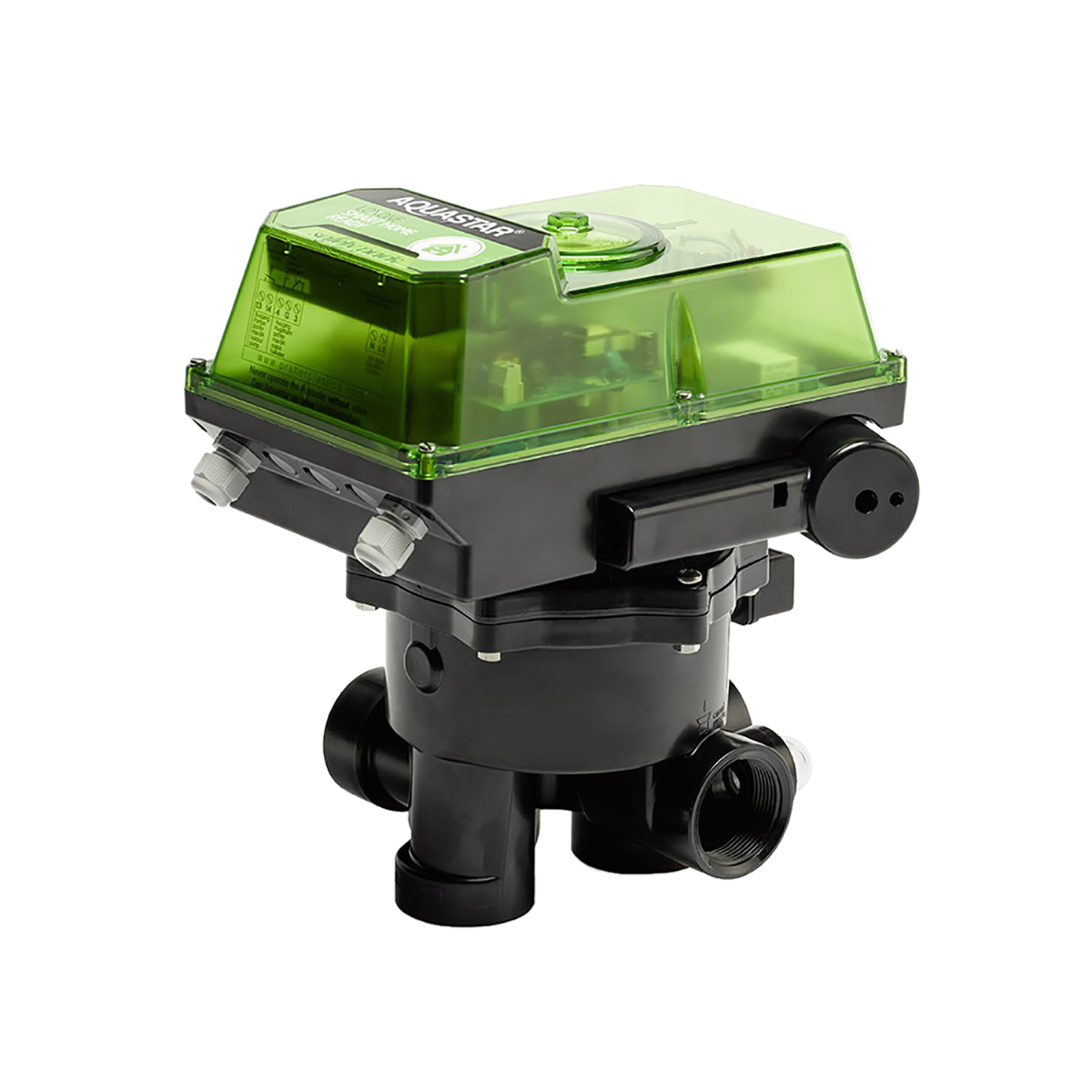

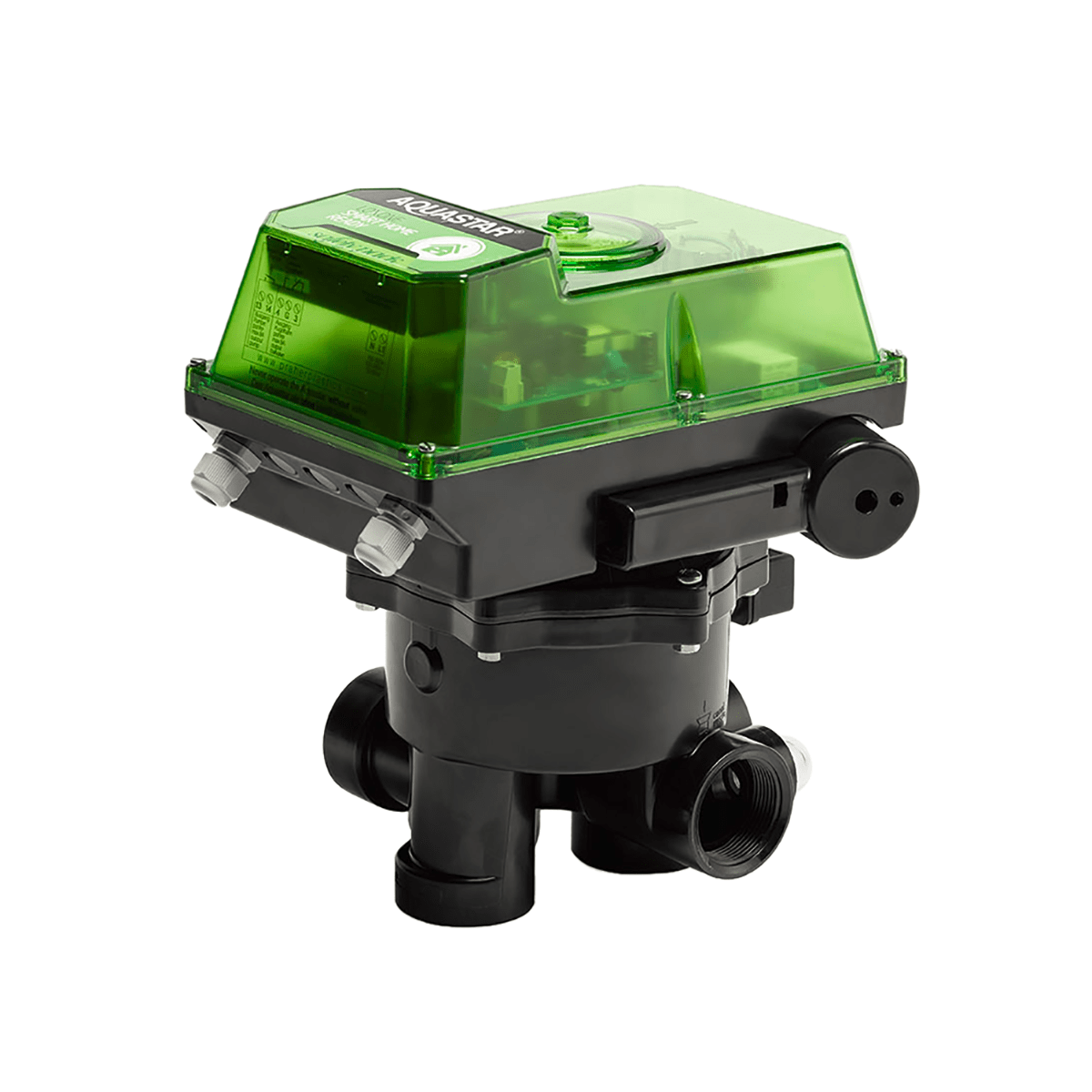

6-Wege Rückspülventil LOXONE AQUASTAR® Air
- LOXONE Air
Technologie - iQnnect
Smart Pool fähig - App
Steuerung - Nachrüstung
einfach möglich
Beschreibung
Der LOXONE AQUASTAR® Air ist eine Steuerungs- und Automatisierungslösung für Praher 6-Wege-Rückspülventile in Schwimmbadanlagen. In Verbindung mit einem LOXONE Miniserver ermöglicht das System die automatische Durchführung von Filter- und Rückspülzyklen sowie die Steuerung weiterer Komponenten der Pooltechnik.
Das System unterstützt die Ventilstellungen Filtern, Rückspülen, Klarspülen, Zirkulieren, Entleeren, Geschlossen sowie eine zusätzliche Winterposition zur Entlastung der Dichtungen bei der Überwinterung. Die Rückspülung kann zeit- oder druckabhängig automatisiert erfolgen. Ergänzend unterstützt die Steuerung die Einbindung weiterer Pooltechnik-Komponenten, beispielsweise Poolpumpen, EO510-Elektrokugelhähne, Magnetventile zur automatisierten Wasserbefüllung sowie Wärmetauscher für die Poolheizung.
Über die LOXONE Air Technologie erfolgt die kabellose Kommunikation mit dem LOXONE Miniserver. Die Bedienung und Visualisierung können über kompatible Endgeräte innerhalb des LOXONE-Systems erfolgen. Darüber hinaus bietet die Lösung verschiedene Schnittstellen für Temperatursensoren, Drucksensoren und weitere Automatisierungskomponenten.
Im Rahmen des iQnnect-Konzepts kann der LOXONE AQUASTAR® Air in ein vernetztes Poolmanagement integriert werden. Dadurch lassen sich Funktionen wie Filtersteuerung, Poolbeleuchtung, Wasseraufbereitung, Wärmepumpensteuerung und Niveauregelung innerhalb eines gemeinsamen Systems verwalten.
Produktdetails
| 6-Wege Rückspülventil LOXONE AQUASTAR® Air | |
|---|---|
| Produkttyp: | Automatisiertes 6-Wege-Rückspülventil / Poolsteuerung |
| Kommunikation: | LOXONE Air Funktechnologie |
| Spannung: | 100 - 240 V AC 50/60 Hz |
| Schutzart: | IP65 |
| Eigenverbrauch max.: | 15 W |
| Umgebungsbedingungen: | 0 - 40°C, nicht kondensierend |
| Druck: | MOP 3,5 bar |
| Statischer Druck max.: | 0,3 bar |
| Wassersäule max.: | 3 m |
| Gehäusewerkstoff: | ABS |
| Dichtungswerkstoff: | NBR |
| Sitzdichtung: | TPE |
| Nennweite: | 1 ½" bzw. 2" |
| Rohranschlusstype: | Gewinde BSP, Top + Bottom Klebe |
| Ausprägung: | 3 |
| Serie: | V6 ND |
| Typ: | SM10 bzw. SM20 |
Eigenschaften
- Zentrale Bedienung und Statusüberwachung über kompatible Endgeräte.
- Bestandteil des iQnnect-Poolautomatisierungskonzepts.
- Reduziert den manuellen Aufwand bei wiederkehrenden Filterprozessen.
- Unterstützt automatisierte Rückspül- und Filterabläufe.
- Steuerung der Ventilpositionen für verschiedene Betriebsarten.
- Kabellose Kommunikation über LOXONE Air.
- Fernbedienung und Visualisierung über das LOXONE-System.
- Integration von Temperatur-, Druck- und Niveauüberwachung.
- Direkte Steuerung von Poolpumpen und EO510-Elektrokugelhähnen.
- Nachrüstung bestehender Filteranlagen mit kompatiblen Praher Ventilen möglich.
- Einbindung zusätzlicher Sensoren und Automatisierungskomponenten möglich.
Schnittstellen
- 1-Wire-Eingang für Temperatursensoren
- 1 Analogeingang 0,5 bis 5 V
- 1 Analogeingang 0 bis 10 V
- 3 Relaisausgänge 250 V AC / 5 A zur freien Verwendung
- LOXONE Air Technologie zur kabellosen Kommunikation mit dem LOXONE Miniserver
- Direkter Pumpenanschluss (250 V AC, 8 A)

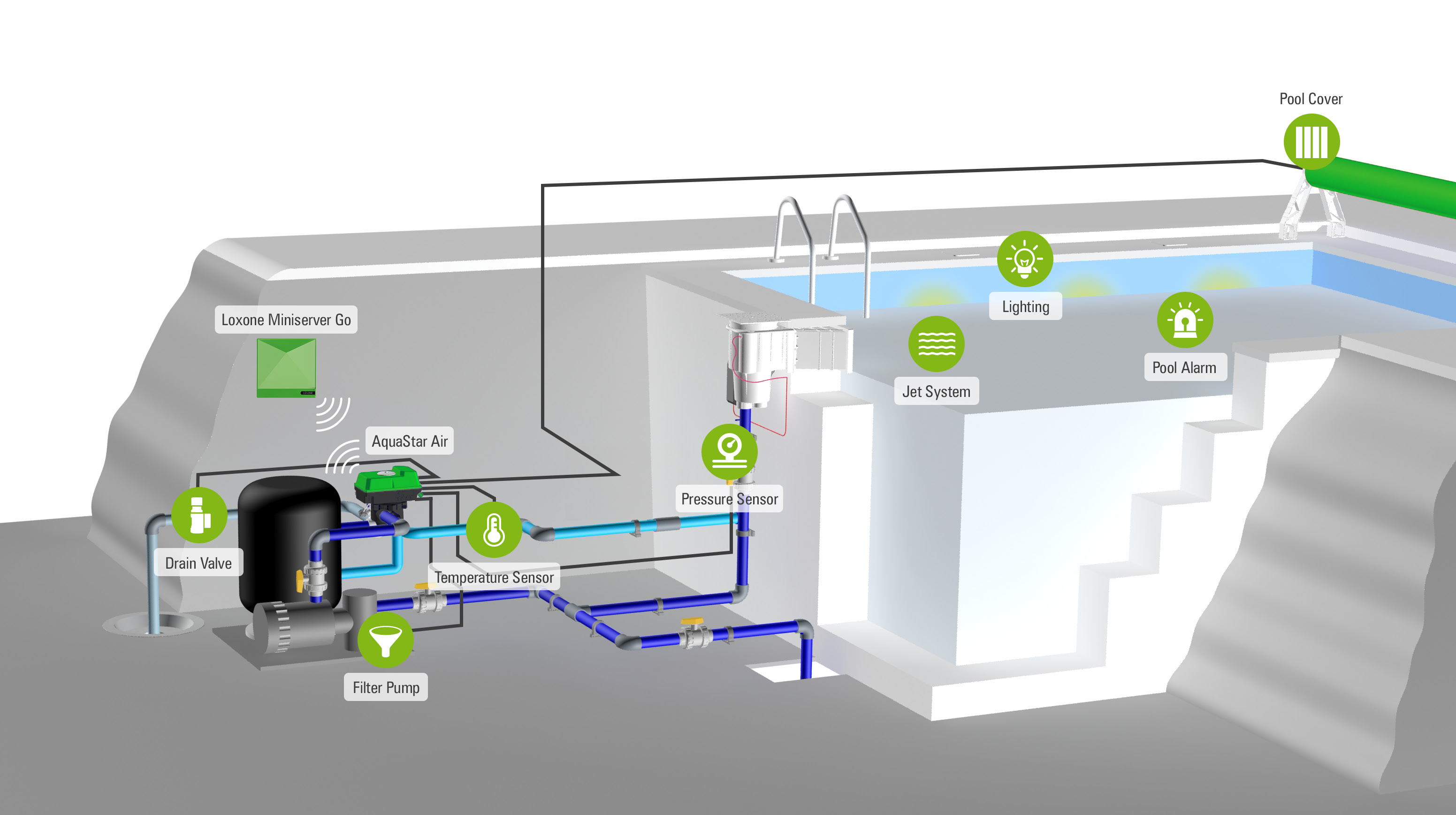

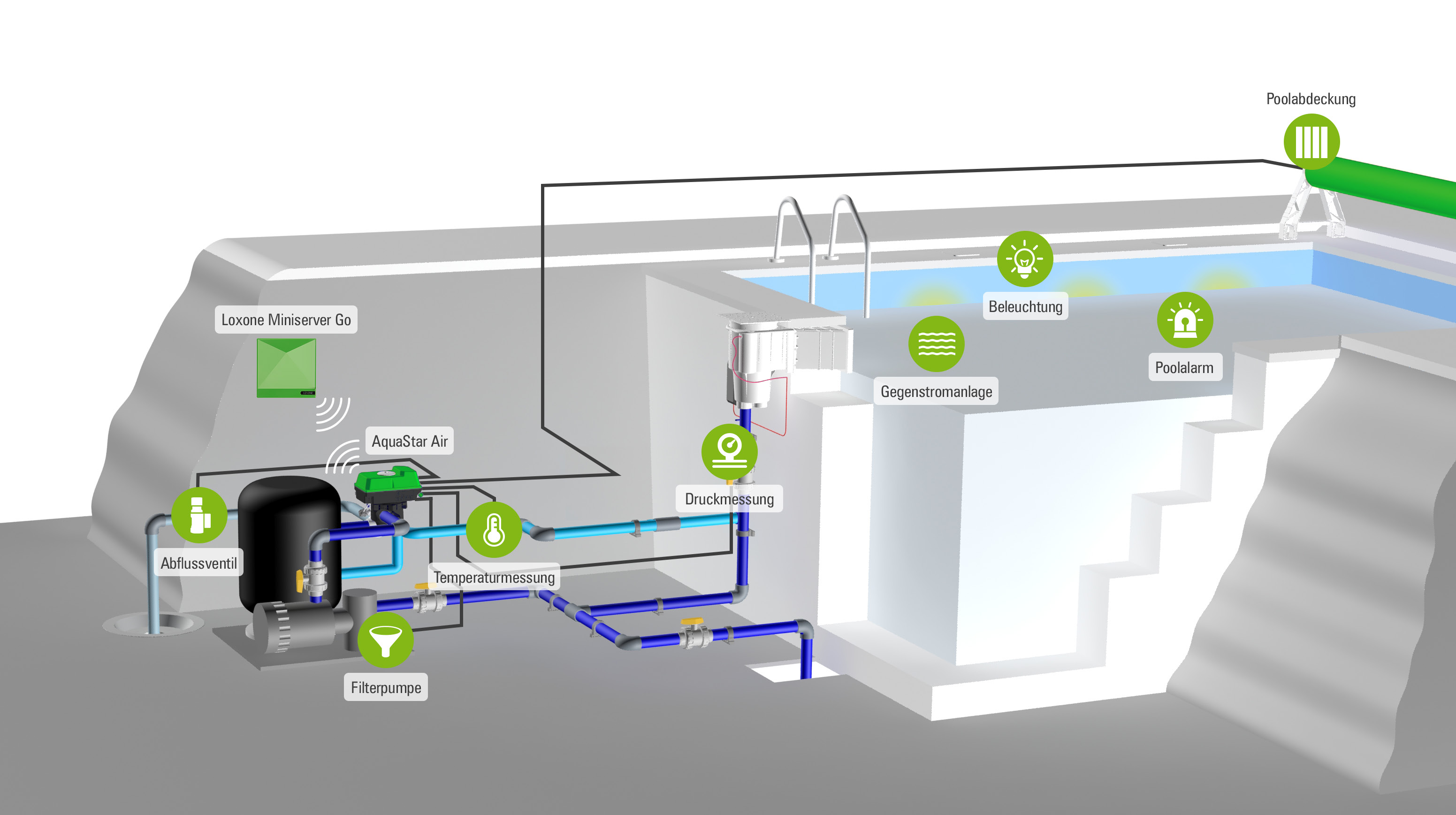

Smart Home Integration
In Verbindung mit einem LOXONE Miniserver kann der LOXONE AQUASTAR® Air nahtlos in ein bestehendes LOXONE-System integriert werden. Dadurch lassen sich Pool- und Gebäudetechnik innerhalb einer gemeinsamen Automatisierungsplattform vernetzen, zentral überwachen und bedarfsgerecht steuern.
Mögliche Anwendungen:
- Steuerung und Automatisierung der Poolbeleuchtung.
- Integration der Poolbeleuchtung in bestehende Smart-Home- und Gebäudekonzepte.
- Gemeinsame Steuerung von Pool- und Haustechnik, beispielsweise Beschattungssystemen, Alarmanlagen oder Audiolösungen.
- Bedarfsgerechte Regelung von Pooltechnik wie Filterpumpen und Heizsystemen in Verbindung mit kompatiblen Komponenten.
- Zentrale Visualisierung und Bedienung verschiedener Funktionen über die LOXONE-Umgebung.
- Push-Benachrichtigung zu wichtigen Ereignissen der Poolanlage direkt in der LOXONE Smart Home App.
Hinweis: Die tatsächliche Funktionalität sowie Betriebs- und Verbrauchswerte sind abhängig von der jeweiligen Anlagenkonfiguration, den eingesetzten Komponenten und den individuellen Nutzungsbedingungen.
Lieferumfang
- LOXONE AQUASTAR® Air (vormontiert am Rückspülventil)
- 1-Wire-Temperatursensor
- SMA-Antenne 868 MHz
Varianten
| Produkt | Art. Nr. |
|---|---|
| LOXONE AQUASTAR® Air, SM10, 1 ½", ABS | 131372a |
| LOXONE AQUASTAR® Air, SM20, 2", ABS | 131373a |
Voraussetzung für den Betrieb
- Für Inbetriebnahme und Betrieb des LOXONE AQUASTAR® Air ist ein LOXONE Miniserver erforderlich.
- Der LOXONE Miniserver gehört nicht zum Lieferumfang und ist separat über LOXONE oder autorisierte LOXONE Partner erhältlich.
