GFK Einschichtfilter Steyr ÖNORM M 6216

GFK Einschichtfilter Steyr ÖNORM M 6216

• 2 bar (PA)
  Betriebsdruck
• Inkl. Anschluss
  Entlüftung/Entleerung
• Großes Mannloch
  seitlich

Beschreibung

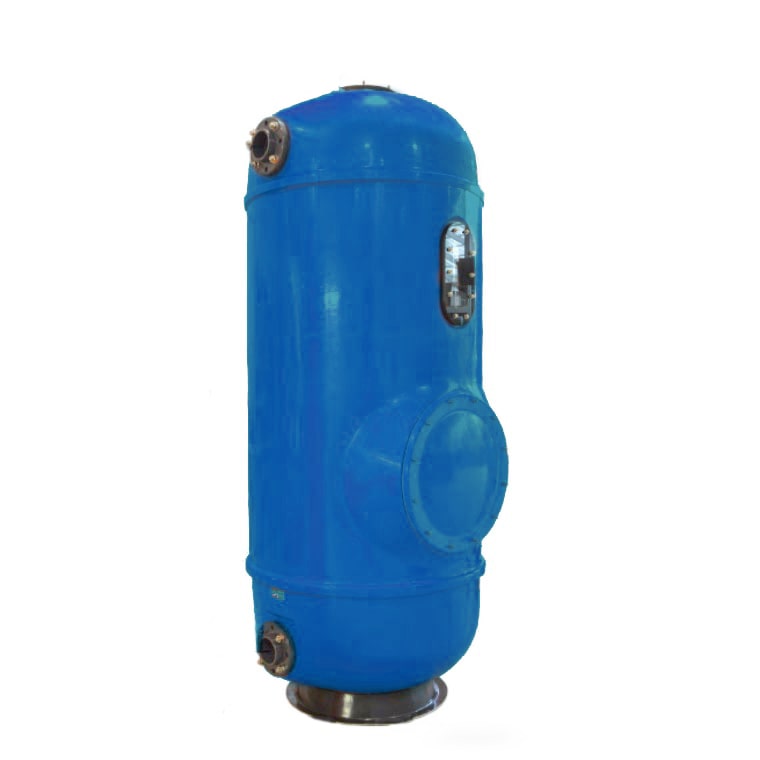

Filterbehälter aus glasfaserverstärktem Kunststoff in hoher Qualität. Handgefertigt, um maximale chemische und mechanische Resistenz gewährleisten zu können. Die Einbauteile werden aus PP, ABS und PVC gefertigt. Alle verbauten Schrauben sind aus hochfestem, korrosionsbeständigem INOX (rostfreier Stahl), Muttern aus vernickeltem Messing. Der Filterbehälter wird inklusive Anschluss für eine manuelle oder automatische Entlüftung und Entleerung geliefert.

5 Jahre Garantie auf Filtergehäusedichtheit

Produktdetails

• ÖNORM M 6216 konform
• Betriebsdruck max: 2 bar (PA) / 2,5 bar (PP)
• Düsenboden mit 9 Spülluftdüsen
• Glasfaserverstärkter Kunststoff
• Inkl. Anschluss für Entlüftung und Entleerung
• Seitliches Sichtfinster
• Großes seitliches Mannloch
• Deckel unten für einfache Servicearbeiten
• Filterbehälter in RAL5015 blau

Abmessungen

	d610	d765	d920	d1080	d1250	d1450	d1800
Anschluss (DN)	90/75	110/90	110/90	140/110	160/140	160/140	225/160
D innen (mm)	590	740	900	1050	1230	1430	1780
D außen (mm)	635	790	945	1120	1295	1470	1840
Höhe (mm)	2100	2350	2350	2500	2500	2700	2900
Filterfläche (m²)	0,27	0,43	0,64	0,87	1,19	1,61	2,49
Durchfluss 20 (m³/h*)	5,5	8,6	12,7	17,3	23,8	32,1	49,8
Durchfluss 30 (m³/h**)	8,2	12,9	19,1	26,0	35,6	48,2	74,6
Obere/seitliche Öffnung (DN mm)	210/210	210/210	210/430	500/500	500/500	500/500	500/500
Art.Nr.	7301700	7301701	7301659	7301660	7301661	7301662	7301663

* (v = 20 m/h) | ** (v = 30 m/h)

Einschichtfilter Steyr ÖNORM

Füllmengen
