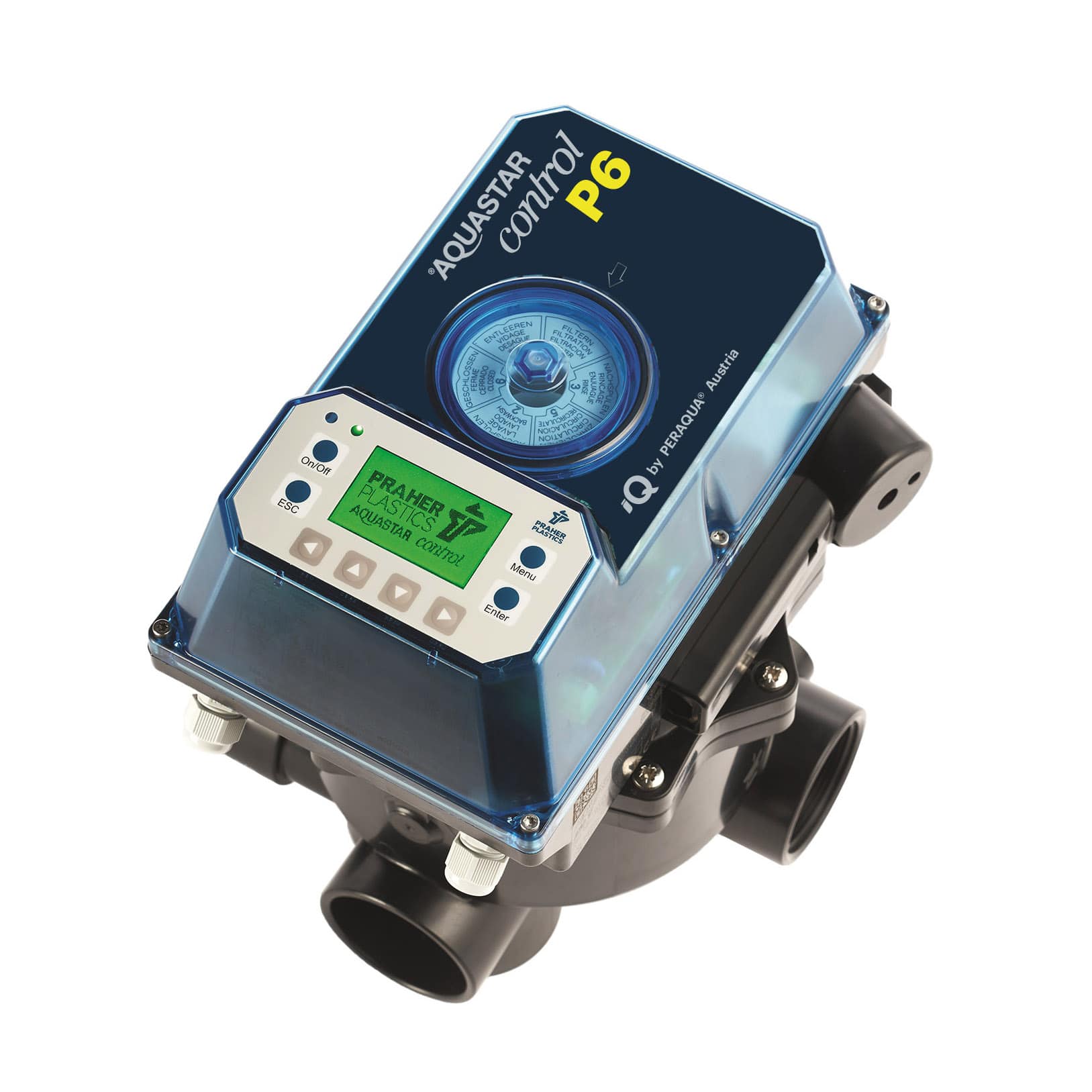

AQUASTAR® control mit Drucksensor + Ventil
- Automatisierung
von 6-Wege Rückspülventilen - Rückspülventil V6
vormontiert - Integrierte
Poolsteuerungsfunktionen - Integriertes Display
mit Tastenfeld
Beschreibung
Der AQUASTAR® control ist ein automatisches Rückspülsystem, das für die Automatisierung von Praher Plastics 6-Wege-Rückspülventilen V6 in Schwimmbad- und Wasseraufbereitungsanlagen entwickelt wurde. Es ermöglicht die automatische Steuerung von Filter- und Rückspülvorgängen.
Ausführung mit vormontiertem 6-Wege Rückspülventil V6, Typ AO aus ABS. Bei der AO-Ausführung (All Open) sind alle Gehäuseanschlüsse geöffnet. Dadurch ist eine Montage des Ventils sowohl auf der rechten als auch auf der linken Seite des Filterkessels möglich. Nicht benötigte Anschlüsse sind mit geeigneten Verschlussstopfen inklusive O-Ring abzudichten, um den bestimmungsgemäßen Betrieb sicherzustellen.
Die Rückspülung kann abhängig von vordefinierten Zeitprogrammen, dem gemessenen Filterdruck oder über einen externen Auslöser gestartet werden. Dadurch lassen sich wiederkehrende Filterprozesse automatisieren und standardisierte Rückspülabläufe durchführen. Das System unterstützt die Ventilstellungen Filtern, Rückspülen, Klarspülen, Zirkulieren, Entleeren, Geschlossen sowie eine zusätzliche Winterposition zur Entlastung der Dichtungen bei der Überwinterung.
Die Bedienung erfolgt über ein integriertes Display mit Tastenfeld. Zusätzlich stehen verschiedene Überwachungs- und Steuerungsfunktionen zur Verfügung, darunter die Steuerung der Filterpumpe, Niveauüberwachung sowie Heizungs- oder Solarsteuerung. Frei konfigurierbare Ein- und Ausgänge ermöglichen die Anpassung an unterschiedliche Anlagenkonfigurationen.
Zu den integrierten Sicherheitsfunktionen zählen unter anderem Trockenlaufschutz, Pumpenerkennung, Füllzeitüberwachung sowie eine druckabhängige Rückspülsteuerung. Für Anwendungen mit erhöhten Anforderungen an die Versorgungssicherheit ist optional ein SafetyPack erhältlich, das bei Stromausfall die Rückkehr des Ventils in die Position "Filtern" unterstützen kann.
Produktdetails
| AQUASTAR® control mit Drucksensor + Ventil | |
|---|---|
| Produkttyp: | Automatisches 6-Wege-Rückspülventil |
| Rückspülauslösung: | Zeitprogramm, Drucksteuerung oder externer Trigger |
| Spannung: | 100 - 240 V AC 50/60 Hz |
| Schutzart: | IP65 |
| Umgebungsbedingungen: | 0 - 40°C, nicht kondensierend |
| Druck: | MOP 3,5 bar |
| Statischer Druck max.: | 0,3 bar |
| Wassersäule max.: | 3 m |
| Gehäusewerkstoff: | ABS |
| Dichtungswerkstoff: | NBR |
| Sitzdichtung: | TPE |
| Nennweite: | 1 ½" bzw. 2" |
| Rohranschlusstype: | Gewinde BSP |
| Ausprägung: | AO |
| Serie: | control mit Drucksensor |
| Typ: | SM10 bzw. SM20 |
Eigenschaften
- Hubdrehantrieb mit integrierter Steuerung
- Automatische Rückspülung mit Zeit- oder Drucksteuerung
- Automatische Filterpumpensteuerung
- Anschlussmöglichkeit für EO510-Kugelhähne
- Niveau- und Temperaturmanagement
- Display mit mehrsprachiger Benutzerführung
- Echtzeituhr (RTC) mit Batterie
- Handnotbetätigung für Wartungszwecke
- PIN-geschützter Zugriff auf Systemeinstellungen
- Alarm- und Sicherheitsfunktionen mit automatischem Not-Stopp
- Frei konfigurierbare Ein- und Ausgänge
- Relais mit Goldkontakten
- Nachrüstbar für Praher Plastics V6-Rückspülventile
- Geeignet für private, gewerbliche und industrielle Anwendungen
Varianten
Mit vormontiertem 6-Wege Rückspülventil V6, Typ AO, ABS
| Produkt | Art. Nr. |
|---|---|
| AQUASTAR® control SM10, Typ AO, 1 ½", ABS | 131496 |
| AQUASTAR® control SM20, Typ AO, 2", ABS | 131497 |
Mit vormontiertem 6-Wege Rückspülventil V6, Typ 3, ABS
| Produkt | Art. Nr. |
|---|---|
| AQUASTAR® control SM10, Typ 3, 1 ½", ABS | 131498 |
| AQUASTAR® control SM20, Typ 3, 2", ABS | 131499 |
Mit vormontiertem 6-Wege Rückspülventil V6, Typ AO, ASA-GF
SafetyPack Nachrüstsatz


SafetyPack - schützt die Filteranlage
SafetyPack - Zusatzschutz für die Filteranlage
Das SafetyPack erweitert kompatible automatische AQUASTAR®-Rückspülventile um eine integrierte Notstromfunktion. Bei einem Stromausfall unterstützt das System die automatische Rückstellung des Ventils in die definierte Betriebsposition "Filtern". Dadurch können unerwünschte Betriebszustände vermieden und Risiken wie Wasserverlust, unbeabsichtigte Beckenentleerung oder ein Trockenlauf der Filterpumpe reduziert werden.
Eigenschaften
- Akkugestützte Notstromversorgung mit einer Überbrückungszeit von bis zu 90 Sek.
- Automatische Rückstellung des Ventils in die Position "Filtern" bei Stromausfall
- Nahtlose Integration in kompatible AQUASTAR®-Systeme
- Selbstladende Akkueinheit für einen wartungsarmen Betrieb
